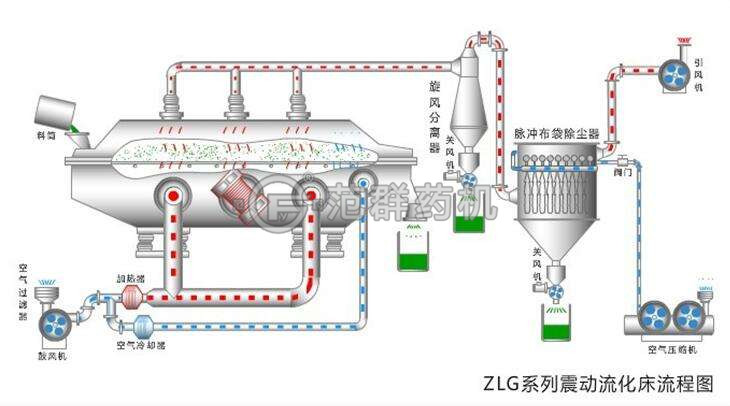

0519-88678001 0519-88908008振動流化床干燥機工作原理
物料自進料口進入機內,在振動力作用下,物料沿水平方向拋擲向前連續運動。熱風向上穿過流化床和濕物料換熱,濕空氣經旋風分離器除塵后由排風口排出,干燥物料由排料口排出。
振動流化床干燥機特點
1、 物料受熱均勻,熱交換充分,干燥強度高,比普通干燥機節能30%左右。
2、 振動源采用振動電機驅動,運轉平穩,維修方便,噪音低,壽命長。
3、 流態化穩定,無死角和吹穿現象。床層開孔形式,及開孔率至關重要。終水份、產量可通過振幅及加料量來控制。
4、 可調性好,適應面寬。
5、 對物料表面損傷小,可用于易碎物料的干燥,物料顆粒不規則時亦不影響工作效果。明顯優于沸騰床
6、 采用全封閉式的結構,有效地防止了物料與空氣間的交叉污染,作業環境清潔。
動畫演示
振動流化床干燥機應用范圍
1.、化工醫藥: 各種壓片顆粒,木糖、丁二酸、木糖醇、甘露醇、硼酸、硼砂、苯二酚、蘋果酸、馬來酸。
2.、食 品: 酒精、味精、砂糖、干酪素、雞精、食鹽、礦渣、豆瓣、種籽
3.、還可以用于物料的冷卻、增濕。
技術規格
型號(ZLG)
|
長度
|
寬度
|
總寬
|
下床體高度
|
上床體高度
|
總高度
|
重量(kg)
|
3×0.3
|
3000
|
300
|
1350
|
900
|
430
|
1650
|
1250
|
4.5×0.3
|
4500
|
300
|
1350
|
900
|
430
|
1650
|
1560
|
4.5×0.45
|
4500
|
450
|
1550
|
950
|
430
|
1700
|
1670
|
4.5×0.6
|
4500
|
600
|
1650
|
950
|
430
|
1700
|
1910
|
6×0.45
|
6000
|
450
|
1650
|
950
|
430
|
1700
|
2100
|
6×0.6
|
6000
|
600
|
1700
|
1000
|
500
|
1700
|
2410
|
6×0.75
|
6000
|
750
|
1850
|
1000
|
600
|
1850
|
2340
|
6×0.9
|
6000
|
900
|
3000
|
1000
|
600
|
1850
|
3160
|
7.5×0.6
|
7500
|
600
|
1850
|
1000
|
600
|
1850
|
3200
|
7.5×0.75
|
7500
|
750
|
2000
|
1000
|
600
|
1850
|
3600
|
7.5×0.9
|
7500
|
900
|
2100
|
100
|
600
|
1850
|
4140
|
7.5×1.2
|
7500
|
1200
|
2500
|
1150
|
800
|
2050
|
5190
|
型號
(ZLG)
|
流化床面積
(㎡)
|
進風溫度
(℃)
|
出風溫度
(℃)
|
蒸發水份能力
(kg/h)
|
振動電機
|
|
型號
|
功率(k w)
|
|||||
3×0.3
|
0.9
|
70-140
|
40-70
|
20-35
|
ZDS31-6
|
0.8×2
|
4.5×0.3
|
1.35
|
70-140
|
40-70
|
35-50
|
ZDS31-6
|
0.8×2
|
4.5×0.45
|
2.025
|
70-140
|
40-70
|
50-70
|
ZDS32-6
|
1.1×2
|
4.5×0.6
|
2.7
|
70-140
|
40-70
|
70-90
|
ZDS32-6
|
1.1×2
|
6×0.45
|
2.7
|
70-140
|
40-70
|
80-100
|
ZDS41-6
|
1.5×2
|
6×0.6
|
3.6
|
70-140
|
40-70
|
100-130
|
ZDS41-6
|
1.5×2
|
6×0.75
|
4.5
|
70-140
|
40-70
|
120-140
|
ZDS42-6
|
2.2×2
|
6×0.9
|
5.4
|
70-140
|
40-70
|
140-170
|
ZDS42-6
|
2.2×2
|
7.5×0.6
|
4.5
|
70-140
|
40-70
|
130-150
|
ZDS42-6
|
2.2×2
|
7.5×0.75
|
5.625
|
70-140
|
40-70
|
150-180
|
ZDS51-6
|
3.0×2
|
7.5×0.9
|
6.75
|
70-140
|
40-70
|
160-210
|
ZDS51
|
3.0×2
|
7.5×1.2
|
9
|
70-140
|
40-70
|
200-260
|
ZDS51
|
3.0×2
|
